معرفی کامل تجهیزات اکتیو و پسیو و راهنمای انتخاب برای اجرای شبکه حرفهای
در هر پروژه طراحی و اجرای شبکه کامپیوتری، انتخاب صحیح تجهیزات اکتیو و پسیو شبکه نقش تعیینکنندهای در کیفیت، پایداری، امنیت و هزینه نهایی شبکه دارد. بسیاری از مشکلات شبکههای سازمانی، نه به دلیل طراحی اشتباه، بلکه به علت استفاده از تجهیزات نامناسب یا غیراستاندارد بهوجود میآیند.
در این مقاله بهصورت کاملاً کاربردی و پروژهمحور، تجهیزات اکتیو و پسیو شبکه را معرفی میکنیم، تفاوت آنها را توضیح میدهیم و نکاتی را میگوییم که دقیقاً همان چیزهایی هستند که کارفرما قبل از عقد قرارداد اجرای شبکه باید بداند.
تجهیزات پسیو شبکه چیست؟
تجهیزات پسیو شبکه به مجموعهای از اجزای فیزیکی گفته میشود که بدون نیاز به برق یا پردازش داده، زیرساخت اصلی شبکه را تشکیل میدهند. کیفیت این تجهیزات مستقیماً روی سرعت، نویز، پایداری و عمر شبکه اثر میگذارد.
مهمترین تجهیزات پسیو شبکه
- کابل شبکه (Cat5e، Cat6، Cat6a، Cat7)
- پچ پنل (Patch Panel)
- کیستون شبکه (Keystone)
- پریز و فیسپلیت شبکه
- رک شبکه (دیواری و ایستاده)
- پچ کورد
- ترانکینگ، داکت و لدر کابل
- تجهیزات ارت و مدیریت کابل

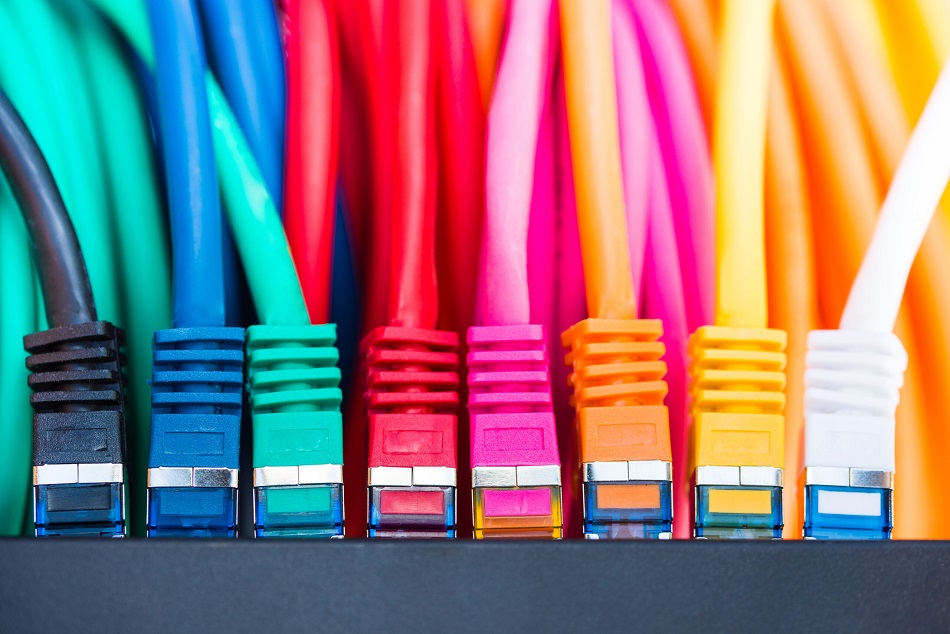

کابل شبکه (Network Cable)
کابل شبکه بستر اصلی انتقال داده در شبکه است. انتخاب نوع کابل (Cat5e، Cat6، Cat6a و …) تأثیر مستقیم روی سرعت، نویزپذیری و پایداری شبکه دارد.در پروژههای حرفهای، کابل Cat6 تمام مس حداقل استاندارد توصیهشده است و استفاده از کابلهای بیکیفیت باعث افت سرعت و قطعیهای مکرر میشود.
پچ پنل (Patch Panel)
پچ پنل نقطه تجمیع کابلهای شبکه داخل رک است و باعث نظم، مدیریت بهتر و عیبیابی سریعتر شبکه میشود.در اجرای اصولی شبکه، هیچ کابلی مستقیماً به سوئیچ متصل نمیشود و همه ارتباطات از طریق پچ پنل انجام میگیرد.
کیستون شبکه (Keystone)
کیستون رابط اتصال کابل شبکه به پریز یا پچ پنل است. کیفیت کیستون تأثیر زیادی در کاهش نویز و افت سیگنال دارد.استفاده از کیستون نامرغوب میتواند کل عملکرد یک کابل استاندارد را مختل کند.
پریز و فیسپلیت شبکه
پریز شبکه نقطه دسترسی کاربران به شبکه است. نصب اصولی و استفاده از فیسپلیت استاندارد باعث زیبایی، دوام و جلوگیری از قطعی فیزیکی کابل میشود.در پروژههای اداری، طراحی محل پریزها اهمیت زیادی دارد.

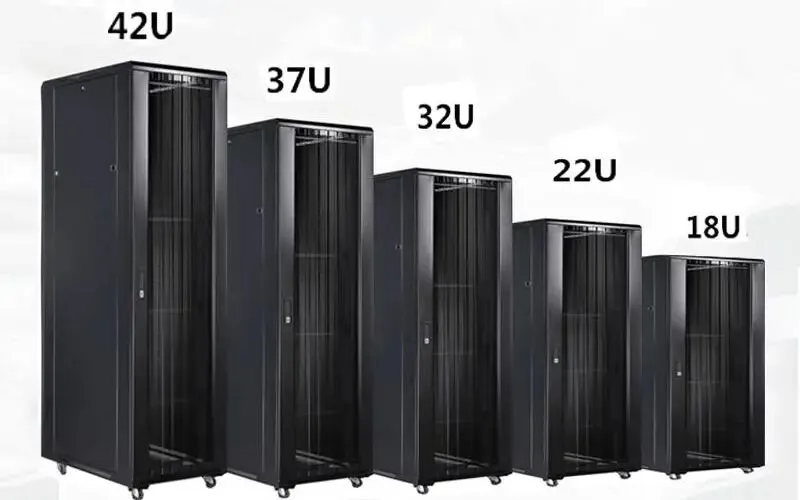

رک شبکه (Network Rack)
رک محفظهای برای نگهداری تجهیزات اکتیو و پسیو شبکه است.باعث خنکسازی بهتر، امنیت تجهیزات و مدیریت کابل حرفهای میشود.انتخاب بین رک دیواری یا ایستاده به ابعاد شبکه و تعداد تجهیزات بستگی دارد.
پچ کورد (Patch Cord)
پچ کورد کابل کوتاهی است که برای اتصال پچ پنل به سوئیچ یا تجهیزات دیگر استفاده میشود.پچ کوردهای بیکیفیت یکی از دلایل اصلی نویز و قطعی در شبکههای شلوغ هستند.
ترانکینگ، داکت و لدر کابل
این تجهیزات برای مدیریت، محافظت و مسیردهی کابلها استفاده میشوند.اجرای درست ترانکینگ علاوه بر زیبایی، از آسیب فیزیکی به کابلها جلوگیری کرده و توسعه آینده شبکه را ساده میکند.
سیستم ارت و مدیریت کابل
ارت مناسب باعث کاهش نویز الکتریکی و افزایش ایمنی تجهیزات شبکه میشود.مدیریت کابل حرفهای نیز نقش مهمی در نگهداری، عیبیابی و توسعه شبکه دارد.
نکته مهم اجرایی:
در پروژههای حرفهای، حداقل استاندارد توصیهشده Cat6 است. استفاده از کابلهای بیکیفیت یا غیر اصل، در آینده هزینههای چندبرابری برای کارفرما ایجاد میکند.

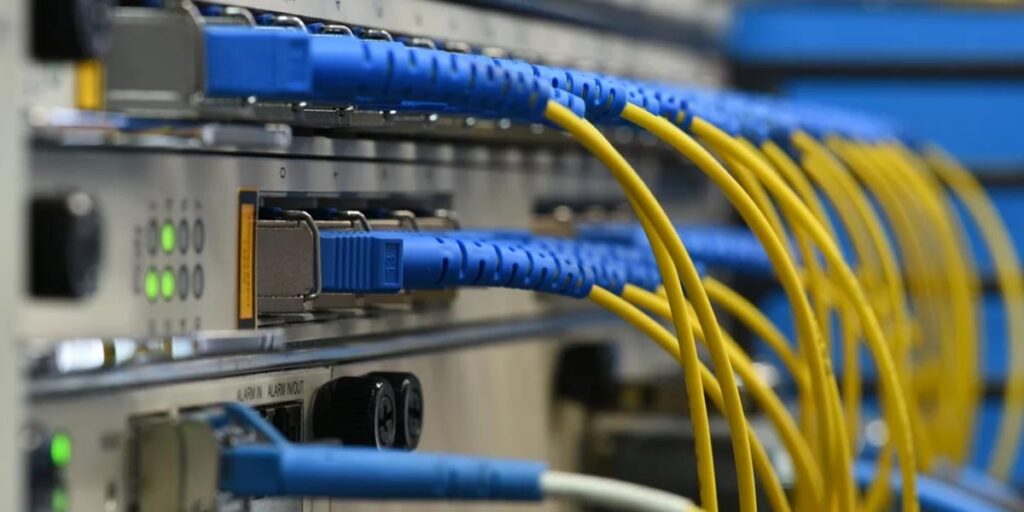

تجهیزات اکتیو شبکه چیست؟
تجهیزات اکتیو شبکه وظیفه ارسال، دریافت، پردازش و مدیریت دادهها را بر عهده دارند و برای کارکرد نیاز به برق دارند. این تجهیزات، مغز متفکر شبکه محسوب میشوند.
مهمترین تجهیزات اکتیو شبکه
- سوئیچ شبکه (Access، Distribution، Core)
- روتر (Router)
- فایروال سختافزاری
- اکسس پوینت (Wi-Fi)
- سرور
- مودم و تجهیزات ارتباط با اینترنت
- تجهیزات VoIP

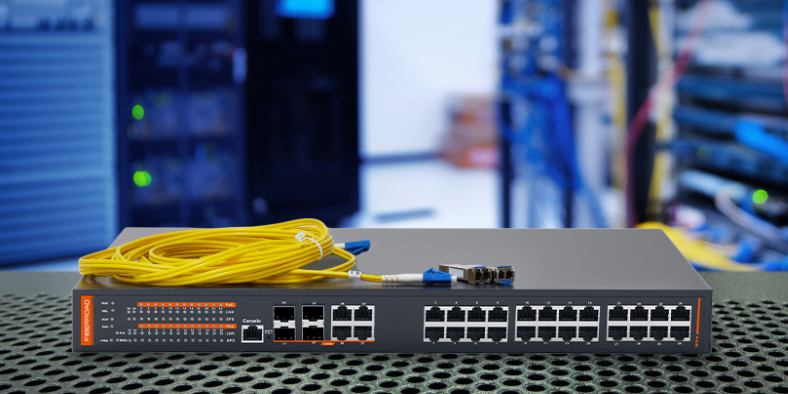

سوئیچ شبکه (Network Switch)
سوئیچ وظیفه اتصال کاربران و تجهیزات شبکه به یکدیگر را دارد.در شبکههای سازمانی، سوئیچهای Managed امکان کنترل ترافیک، VLAN، امنیت و مانیتورینگ شبکه را فراهم میکنند و انتخاب آنها کاملاً تخصصی است.
روتر (Router)
روتر مسئول ارتباط بین شبکه داخلی و شبکههای دیگر (مانند اینترنت) است.در اجرای شبکه حرفهای، روتر نقش مهمی در مدیریت پهنای باند، امنیت و مسیردهی دادهها دارد.
فایروال سختافزاری
فایروال اولین خط دفاعی شبکه در برابر تهدیدات خارجی است.استفاده از فایروال سختافزاری باعث افزایش امنیت، کنترل دسترسی و جلوگیری از نفوذ به شبکه سازمانی میشود.
اکسس پوینت (Access Point)
اکسس پوینت امکان دسترسی بیسیم (Wi-Fi) به شبکه را فراهم میکند.جانمایی صحیح و انتخاب مدل مناسب، نقش کلیدی در پوششدهی یکنواخت و سرعت اینترنت کاربران دارد.

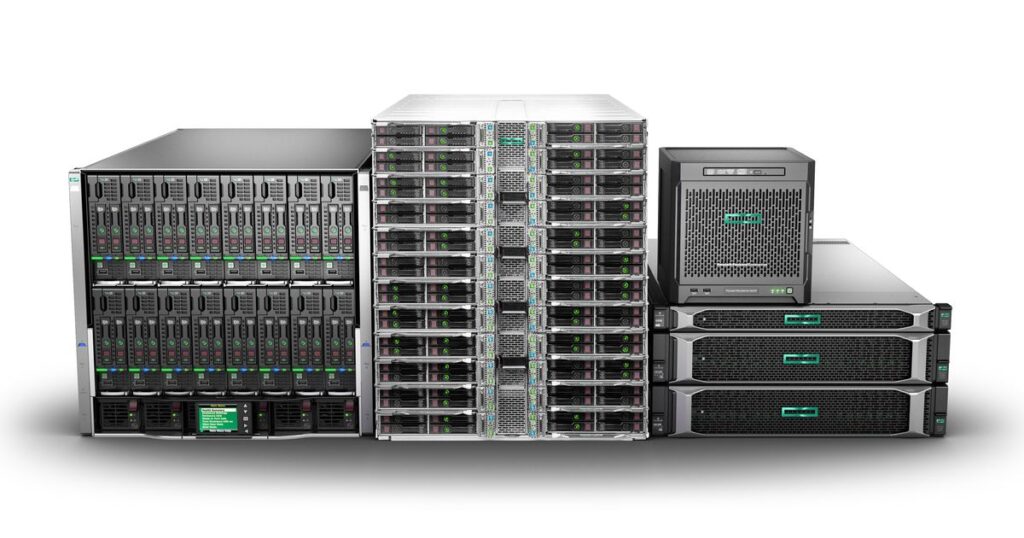

سرور (Server)
سرور مرکز پردازش و ذخیرهسازی اطلاعات سازمان است.بسته به نیاز شبکه، سرورها میتوانند برای فایل، حسابداری، مجازیسازی، ایمیل یا نرمافزارهای سازمانی استفاده شوند.
مودم و تجهیزات ارتباطی
مودم وظیفه اتصال شبکه داخلی به سرویسدهنده اینترنت را بر عهده دارد.در پروژههای حرفهای، مودم بهتنهایی کافی نیست و در کنار روتر و فایروال استفاده میشود.
تجهیزات VoIP
این تجهیزات برای راهاندازی تلفن تحت شبکه استفاده میشوند و باعث کاهش هزینه تماسها و یکپارچگی ارتباطات سازمان میگردند.
اجرای VoIP نیازمند زیرساخت شبکه پایدار و استاندارد است.
نکته تخصصی:
انتخاب اشتباه سوئیچ (Managed یا Unmanaged) میتواند کل ساختار شبکه را محدود کند. در شبکههای سازمانی، استفاده از سوئیچ Managed تقریباً یک الزام است.
تفاوت تجهیزات اکتیو و پسیو شبکه
| ویژگی | تجهیزات پسیو | تجهیزات اکتیو |
| نیاز به برق | ندارد | دارد |
| نقش اصلی | بستر انتقال داده | پردازش و مدیریت داده |
| حساسیت به کیفیت | بسیار بالا | بسیار بالا |
| تأثیر در توسعهپذیری | زیاد | بسیار زیاد |
| هزینه نگهداری | کم | متوسط تا زیاد |
انتخاب تجهیزات مناسب در اجرای شبکه
در اجرای شبکه استاندارد، تجهیزات نباید بهصورت جداگانه انتخاب شوند؛ بلکه باید بهصورت یکپارچه و متناسب با نیاز سازمان طراحی شوند.
عوامل مهم در انتخاب تجهیزات شبکه
- تعداد کاربران و توسعه آینده
- نوع کاربری (اداری، صنعتی، فروشگاهی)
- حجم تبادل داده
- نیازهای امنیتی
- بودجه پروژه
- استانداردهای بینالمللی (TIA/EIA، ISO)
نکته پروژهای:
در بسیاری از پروژهها، هزینه کمتر در تجهیزات پسیو باعث افت شدید کیفیت شبکه در ۶ تا ۱۲ ماه آینده میشود.
اشتباهات رایج در استفاده از تجهیزات شبکه
- استفاده از کابلهای غیر استاندارد
- نصب غیراصولی رک و پچ پنل
- عدم تست فلوک کابلها
- انتخاب سوئیچ ارزان بهجای مناسب
- نبود مستندسازی شبکه
چرا اجرای حرفهای تجهیزات اکتیو و پسیو اهمیت دارد؟
یک شبکه اصولی:
- پایدار و بدون قطعی است
- امنیت بالاتری دارد
- بهراحتی توسعهپذیر است
- هزینه نگهداری کمتری دارد
به همین دلیل، اجرای تجهیزات اکتیو و پسیو شبکه باید توسط تیم متخصص انجام شود، نه صرفاً نصاب کابل.
خدمات اجرای تجهیزات شبکه
ما خدمات طراحی، تأمین تجهیزات، نصب، تست و پشتیبانی شبکه را بهصورت کامل ارائه میدهیم:
- اجرای کابلکشی ساختیافته
- نصب و راهاندازی تجهیزات اکتیو
- تست فلوک و تحویل مستندات
- پشتیبانی و نگهداری شبکه
